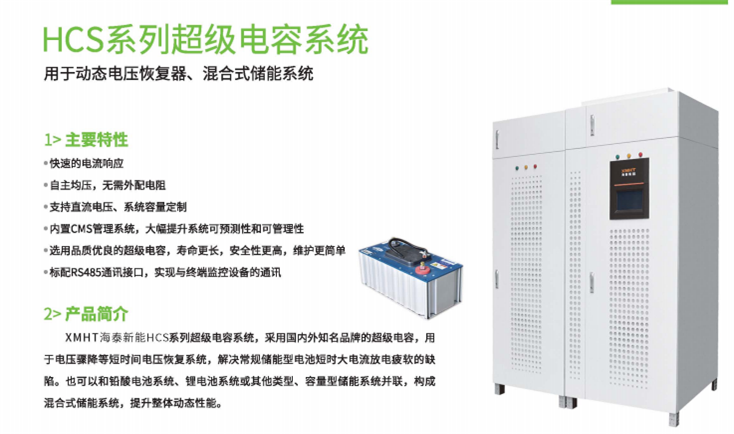

HCS系列超級電容系統
用于動態電壓恢復器、混合式儲能系統
主要特性：
l 快速的電流響應
l 自主均壓，無需外配電阻
l 支持直流電壓、系統容量定制
l 內置CMS管理系統，大幅提升系統可預測性和可管理性
l 選用品質優良的超級電容，壽命更長、安全性更高、維護更簡單
l 標配RS485通訊接口，實現與終端監控設備的通訊
產品簡介：
XMHT海泰新能HCS系列超級電容系統，采用國內外知名品牌的超級電容，用于電壓驟降等短時間電壓恢復系統，解決常規儲能型電池短時大電流放電疲軟的缺陷。也可以和鉛酸電池系統、鋰電池系統或其他類型、容量型儲能系統并聯，構成混合式儲能系統，提升整體動態性能。
規格參數：
|
描述 |
超容單體 |
超容模組 |
超容柜 |
|
配置 |
1S |
18S |
6-15個模組 |
|
額定電壓(V) |
2.7 |
48 |
288-720 |
|
工作電壓范圍(V) |
0-2.85 |
0-51 |
0-750 |
|
容量(F) |
3000 |
165 |
28-11 |
|
儲能(Wh) |
3.04 |
53 |
318-795 |
|
最大工作電流(A) |
1900 |
1900 |
1900 |
|
尺寸(寬×深×高mm) |
60.7×138 |
418×194×157 |
800×1000×1900 |
|
重量 |
0.51 |
13.7 |
300-400 |
|
逆變器功率(kVA) |
10 |
50 |
100 |
150 |
300 |
|||
|
時間檔 |
6 |
6 |
6 |
3 |
6 |
3 |
6 |
3 |
|
實際運行時間 |
43.12 |
7.83 |
10.77 |
4.89 |
7.49 |
4.12 |
7.49 |
3.25 |
|
單柜模組數(組) |
6 |
6 |
8 |
8 |
15 |
13 |
15 |
15 |
|
超容柜數(柜) |
1 |
1 |
2 |
1 |
1 |
1 |
2 |
1 |
|
起始工作電壓(V) |
288 |
288 |
384 |
384 |
720 |
624 |
720 |
720 |
|
截止工作電壓(V) |
216 |
216 |
288 |
288 |
504 |
504 |
504 |
504 |
|
電容總?cè)萘?F) |
28 |
28 |
41 |
21 |
11 |
13 |
22 |
11 |
|
逆變器功率(kVA) |
400 |
500 |
600 |
|||||
|
時間檔 |
6 |
3 |
1.5 |
6 |
3 |
1.5 |
3 |
1.5 |
|
實際運行時間 |
6.73 |
4.16 |
1.58 |
6.64 |
3.13 |
1.55 |
3.25 |
1.56 |
|
單柜模組數(組) |
14 |
14 |
14 |
15 |
14 |
15 |
15 |
13 |
|
超容柜數(柜) |
3 |
2 |
1 |
3 |
2 |
1 |
2 |
2 |
|
起始工作電壓(V) |
672 |
672 |
672 |
720 |
672 |
720 |
720 |
624 |
|
截止工作電壓(V) |
504 |
504 |
504 |
504 |
504 |
504 |
504 |
504 |
|
電容總?cè)萘?F) |
35 |
24 |
12 |
33 |
24 |
11 |
22 |
25 |
|
逆變器功率(kVA) |
800 |
1000 |
1200 |
1600 |
2000 |
|
時間檔 |
1.5 |
1.5 |
1.5 |
1.5 |
1 |
|
實際運行時間 |
1.58 |
1.55 |
1.58 |
1.58 |
0.92 |
|
單柜模組數(組) |
14 |
15 |
14 |
14 |
15 |
|
超容柜數(柜) |
2 |
2 |
3 |
4 |
3 |
|
起始工作電壓(V) |
672 |
720 |
672 |
672 |
720 |
|
截止工作電壓(V) |
504 |
504 |
504 |
504 |
504 |
|
電容總?cè)萘?F) |
24 |
22 |
35 |
47 |
33 |
注：以上逆變器功率因素為1，逆變效率為0.95。
